| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| ชนิด: | เซ็นเซอร์วัดความดัน | การใช้: | การใช้งานอุตสาหกรรม |
|---|---|---|---|
| สถานที่กำเนิด: | มณฑลส่านซี, จีน (แผ่นดินใหญ่) | แหล่งจ่ายไฟ: | 12-24VDC (10-30VDC) |
| เอาท์พุต: | 12-36VDC / 24VDC | การตั้งระยะทาง: | 0-1.4mm, 0-2.8mm, 0-5.6mm ... |
| เอาต์พุตควบคุม: | max.200ma | ความถูกต้อง: | 0.1%FS; 0.1% FS; 0.2%FS; 0.2% FS; 0.5 %FS 0.5% FS |
| สื่อ: | ก๊าซ, อากาศ, ของเหลว, อ่อนแอกัดกร่อน | ใบรับรอง: | ISO9001-2008 |
| เน้น: | เครื่องส่งสัญญาณแรงดันน้ำที่เต็มไปด้วยน้ำมัน,24VDC เซ็นเซอร์แรงดันน้ำอิเล็กทรอนิกส์,100MPa กันน้ำแปลงสัญญาณแรงดัน |
||

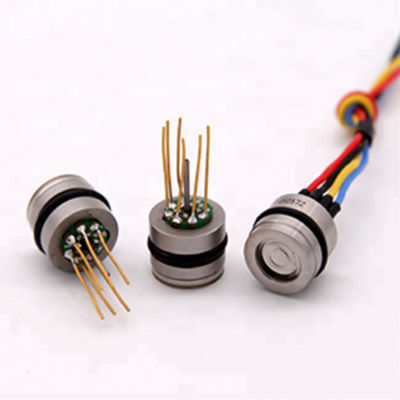

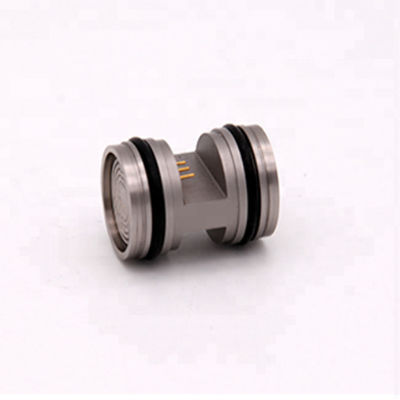

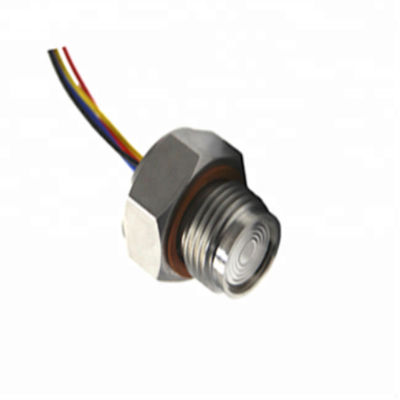

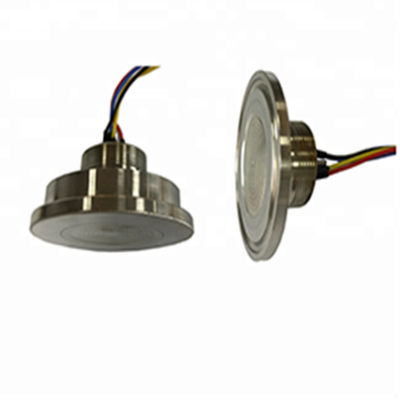

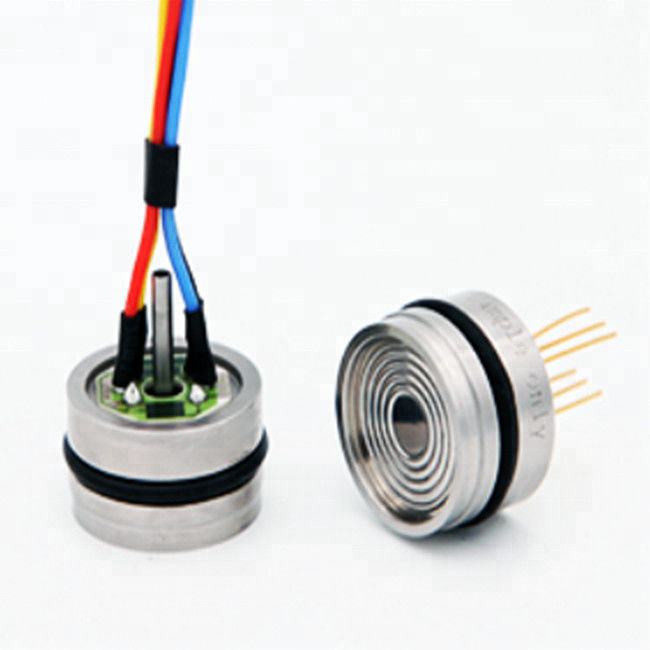

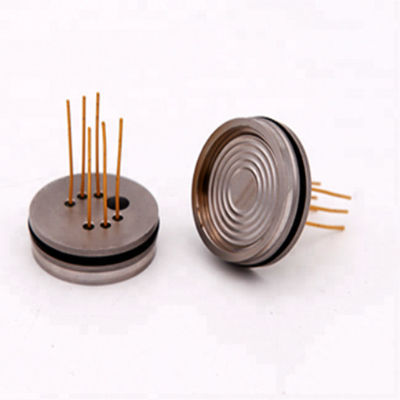

ตัวแปลงสัญญาณแรงดันน้ำที่เต็มไปด้วยน้ำมัน
บทนำ
กันน้ำแรงดัน transducer เป็นแกนเซ็นเซอร์ความดันน้ำมันเต็มแยกที่มีประสิทธิภาพสูงต้นทุนต่ำและปริมาณขนาดเล็กใช้ชิป MEMS ซิลิคอนการผลิตเซ็นเซอร์แต่ละตัวเป็นกระบวนการที่มีการ จำกัด อายุการคัดกรองและการทดสอบอย่างเข้มงวดเพื่อรับรองคุณภาพที่ยอดเยี่ยมและความน่าเชื่อถือสูง
ผลิตภัณฑ์นี้มีความสามารถในการป้องกันการโอเวอร์โหลดสูงและช่วงอุณหภูมิกว้างมันถูกใช้กันอย่างแพร่หลายในรถยนต์, โหลดเครื่องจักร, ปั๊ม, เครื่องปรับอากาศและโอกาสอื่น ๆ ที่มีความต้องการสูงในขนาดที่เล็กและคุ้มค่า
ลักษณะเฉพาะ
Øช่วงการวัด: -100kPa … 0kPa ~ 10kPa … 100MPa
Øการชดเชยอุณหภูมิที่กว้าง: -10 ℃ ~ + 80 ℃
Øนำเข้าชิปตัดเลเซอร์
Ø SS 316L φ19mm * 11.5 มม
ใบสมัคร
Øการวัดความดันน้ำมันเครื่องรถยนต์
Øวิศวกรรมเครื่องจักร, ปั๊มน้ำ, อุปกรณ์
Øการควบคุมกระบวนการอุตสาหกรรม
Øระบบน้ำประปาในเมือง
โครงสร้างการก่อสร้าง: (หน่วย: มม.)
สเปค
|
สภาพการก่อสร้าง |
|
|
วัสดุไดอะแฟรม |
SS 316L |
|
วัสดุตัวเรือน |
SS 316L |
|
สายพิน |
Kovar / 100mm ลวดยางซิลิโคน |
|
ท่อแรงดันกลับ |
SS 316L (มาตรวัดและแรงดันลบเท่านั้น) |
|
แหวนตราประทับ |
ยางไนไตรล์ |
|
สภาพไฟฟ้า |
|
|
แหล่งจ่ายไฟ |
≤2.0mA DC |
|
อินพุตความต้านทาน |
3kΩ ~ 6kΩ |
|
เอาต์พุตความต้านทาน |
3kΩ ~ 6kΩ |
|
คำตอบ |
(10% ~ 90%): <1 มิลลิวินาที |
|
ความต้านทานของฉนวน |
100MΩ, 100V DC |
|
แรงดันเกิน |
FS 2 เท่า |
|
สภาพแวดล้อม |
|
|
การบังคับใช้สื่อ |
ของเหลวที่ไม่มีการกัดกร่อนกับสแตนเลสและยางไนไตรล์ |
|
ช็อก |
ไม่มีการเปลี่ยนแปลงที่ 10gRMS (20 ~ 2000) Hz |
|
ส่งผลกระทบ |
100 กรัม, 11ms |
|
ตำแหน่ง |
เบี่ยงเบน 90 °จากทิศทางใด ๆ , ไม่มีการเปลี่ยนแปลงศูนย์≤± 0.05% FS |
|
สภาพพื้นฐาน |
|
|
อุณหภูมิสิ่งแวดล้อม |
(25 ± 1) ℃ |
|
ความชื้น |
(50% ± 10%) RH |
|
ความกดอากาศ |
(86 ~ 106) kPa |
|
แหล่งจ่ายไฟ |
(1.5 ± 0.0015) mA DC |
พารามิเตอร์
|
สิ่งของ |
นาที. |
Typ |
แม็กซ์ |
หน่วย |
|
เส้นตรง
|
|
± 0.1 |
± 0.2 |
% FS, BFSL |
|
การทำซ้ำ |
|
± 0.05 |
± 0.075 |
% FS |
|
hysteresis |
|
± 0.05 |
± 0.075 |
% FS |
|
ไม่มีผลลัพธ์ |
|
|
± 2.0 |
mV DC |
|
เอาท์พุท FS |
45 |
130 |
|
mV DC |
|
ชดเชยอุณหภูมิพิสัย |
-10 ~ 80 |
℃ |
||
|
อุณหภูมิในการทำงานพิสัย |
-40 ~ 125 |
℃ |
||
|
การจัดเก็บอุณหภูมิพิสัย |
-55 ~ 150 |
℃ |
||
|
ศูนย์อุณหภูมิความผิดพลาด |
|
± 0.75 |
± 0.1 |
% FS, @ 25 ℃ |
|
อุณหภูมิเต็มความผิดพลาด |
|
± 0.75 |
± 0.1 |
% FS, @ 25 ℃ |
|
ข้อผิดพลาดเสถียรภาพระยะยาว |
|
± 0.2 |
|
% FS / ปี |
|
หมายเหตุ: 1ตัวชี้วัดประสิทธิภาพข้างต้นได้รับการทดสอบภายใต้เงื่อนไขมาตรฐาน |
||||
|
2. ช่วงอุณหภูมิสำหรับการทดสอบดริฟท์อุณหภูมิคือช่วงอุณหภูมิชดเชย |
||||
