| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| ชนิด: | เซ็นเซอร์ความดันไดอะแฟรมกันน้ำ | ช่วงแรงดัน: | -0 ~ 0.5mH2O, ... , 200mH2O / 0.05bar, .. , 20bar |
|---|---|---|---|
| สัญญาณเอาท์พุต: | 4 ~ 20mA, 0 ~ 10VDC, 0 ~ 5VDC, 1 ~ 5VDC, 0.5 ~ 4.5V | ความถูกต้อง: | 0.1 FS%% FS 0.25, 0.5% FS |
| แหล่งจ่ายไฟ: | 24VDC, 12 ~ 36VDC, 9VDC, 5VDC | การเชื่อมต่อแรงดัน: | KF16, G1 / 2,1 / 2NPT, PT1 / 2,1 / 2BSP, M20 * 1.5 อื่น ๆ |
| การเชื่อมต่อไฟฟ้า: | คอนเนคเตอร์ DIN43650, ขั้วต่อ M12x1 4 ขา, เต้ารับสายเคเบิลพร้อมสายเคเบิล | Operating Temp. อุณหภูมิในการทำงาน Range พิสัย: | -20 ถึง + 85 ° c |
| วัสดุของไดอะแฟรม: | สแตนเลส 316L, ตัวเลือก Hastelloy C | ใบรับรอง: | CE, ISO9001 |
| เน้น: | 10 โวลต์กันน้ำแปลงสัญญาณแรงดันล้างไดอะแฟรมระดับน้ำเซ็นเซอร์ความดัน,4mA เซ็นเซอร์แรงดันน้ำแบบดิจิตอล,4mA digital water pressure sensor |
||

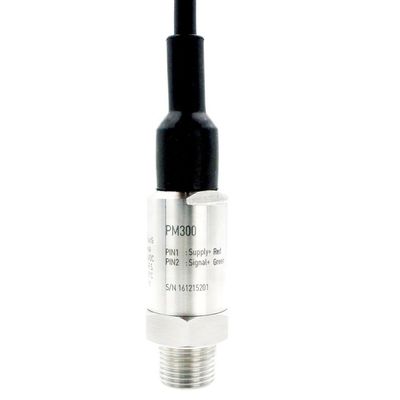

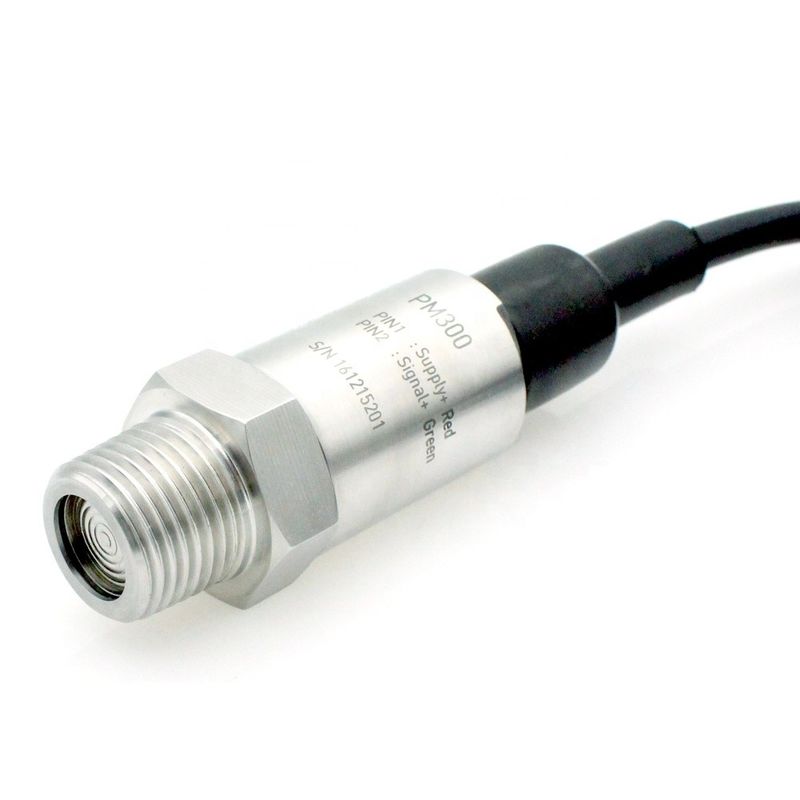

เซ็นเซอร์ความดันไดอะแฟรมกันน้ำแบบล้างสำหรับอุตสาหกรรมอาหารและเครื่องดื่ม
เซ็นเซอร์แรงดันน้ำไดอะแฟรมล้างทำจากซิลิคอน Piezoresistive ชิปคุณภาพสูงการเชื่อมต่อกระบวนการทั้งหมดของความดันล้าง
เครื่องส่งสัญญาณที่ทำจากสแตนเลสเชื่อมอย่างเต็มที่และแยกสื่อกระบวนการจากเครื่องมือวัดความดันผ่านการประทับตราบวกเซ็นเซอร์ความดันไดอะแฟรมกันน้ำอันเขียวชอุ่มได้รับการออกแบบทางวิศวกรรมให้มีความแม่นยำเพื่อให้เหมาะกับการวัดความดันของเหลวสารเคมีและยา
มีตัวเลือกการเชื่อมต่อกระบวนการและตัวเลือกการเชื่อมต่อไฟฟ้าที่หลากหลายเพื่อตอบสนองความต้องการเกือบทั้งหมด
คุณสมบัติ
- ช่วงการวัดความดันตั้งแต่ 0 ~ 0.5mH2O, ... , 200mH2O / 0.05bar, .. , 20bar
- แน่นอนวัดและปิดผนึกวัด
- ความแม่นยำ: ± 0.5% FSO
- ปรับเทียบและชดเชยอุณหภูมิ

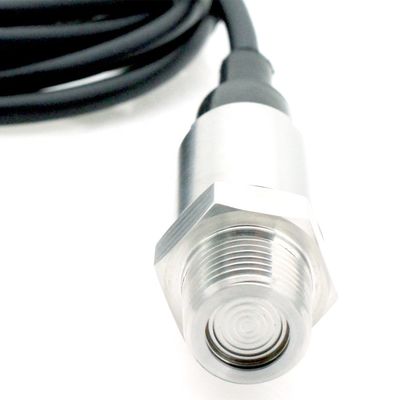

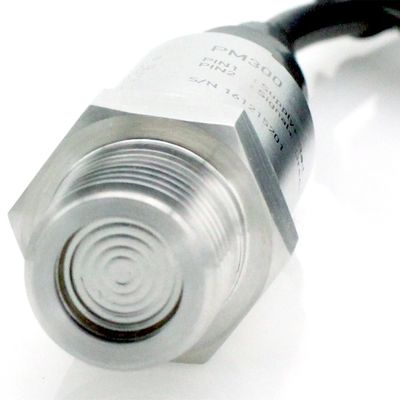

- โครงสร้างไดอะแฟรมล้าง
- การออกแบบเซ็นเซอร์ความดัน Piezoresistive
- ความหลากหลายของความดันและการเชื่อมต่อไฟฟ้า
- เอาต์พุต 4 ... 20mA, 0 ... 10V, 0 ... 5V และอื่น ๆ
- กันน้ำ IP68
การประยุกต์ใช้งาน
- ระบบควบคุมกระบวนการ
- อาหารและเครื่องดื่ม
- การแพทย์
- การผลิตกระดาษ
ข้อมูลจำเพาะด้านประสิทธิภาพ
|
พารามิเตอร์ |
ความคุ้มค่า |
หน่วย |
|
|
ทั่วไป |
ช่วงแรงดัน |
0 ~ 0.5mH2O, ... , 200mH2O / 0.05bar, .. , 20bar |
/ |
|
แรงดันเกิน |
1.5xFS |
บาร์ |
|
|
สิ่งแวดล้อม |
ปฏิบัติการชั่วคราวช่วง |
-20 ถึง +80 |
° C |
|
ชดเชย Temp.Range |
0 ถึง 50 |
° C |
|
|
การสั่นสะเทือน |
10 |
g (20 ถึง 2000Hz) |
|
|
ช็อก |
100 |
กรัม (10ms) |
|
|
รอบ |
10x106 |
รอบ |
|
|
ไฟฟ้า @ 25 ° C (77 ° F) |
สัญญาณเอาท์พุต / การจ่ายแรงดัน |
4 ... 20 mA: 24 (12 ... 36) VDC 0 ... 5 VDC: 24 (12 ... 36) VDC 1 ... 5 VDC: 24 (12 ... 36) VDC 0 ... 10 VDC: 24 (15 ... 36) VDC 0.5 ... 4.5 VDC: 5 VDC (อัตราส่วน) |
|
|
ความต้านทานโหลด |
<(Vs-12) /0.02A (สำหรับเอาท์พุทปัจจุบัน) > 10kΩ (สำหรับแรงดันเอาต์พุต) |
|
|
|
ความต้านทานของฉนวน |
100 |
MΩ @ 50VDC |
|
|
ข้อมูลจำเพาะทางกายภาพ |
ความเข้ากันได้ของสื่อ |
สื่อทั้งหมดเข้ากันได้กับ 316L SS |
|
|
การเคหะ |
สแตนเลส 304 |
|
|
|
กะบังลม |
สแตนเลส 316L |
|
|
|
แหวนตราประทับ |
Viton หรือ NBR |
|
|
|
เติมน้ำมัน |
น้ำมันซิลิโคน |
|
|
|
การป้องกัน |
IP68 |
|
|
|
น้ำหนักสุทธิ |
Approx.275g |
|
|
|
Performance1 |
Accuracy2 |
± 0.5 [Typ.] |
% FSO |
|
ชั่วคราวCoeff– Zero3 |
± 1.5 [Typ.] |
% FSO |
|
|
ชั่วคราวCoeff– Span3 |
± 1.5 [Typ.] |
% FSO |
|
|
ความมั่นคงในระยะยาว |
± 0.3 [Typ.] |
% FSO |
|
|
หมายเหตุ 1. ค่าทั้งหมดวัดที่ 25 ° C (77 ° F) 2. รวมถึงการไม่เชิงเส้นการ hysteresis และการทำซ้ำ 3. 0 ° C ถึง 50 ° C (32 ° F to122 ° F) โดยอ้างอิงถึง 25 ° C (77 ° F) ข้อมูลจำเพาะและขนาดที่ระบุไว้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า |
|||
แผนภาพการเชื่อมต่อ
