| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |

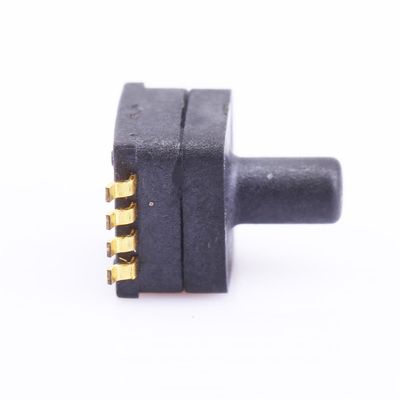

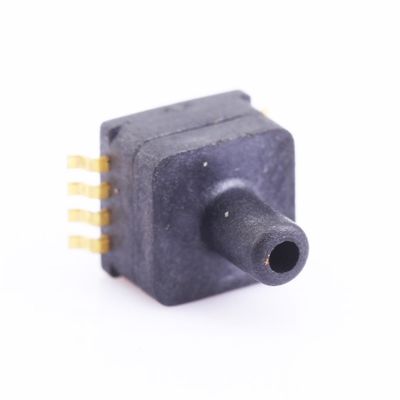

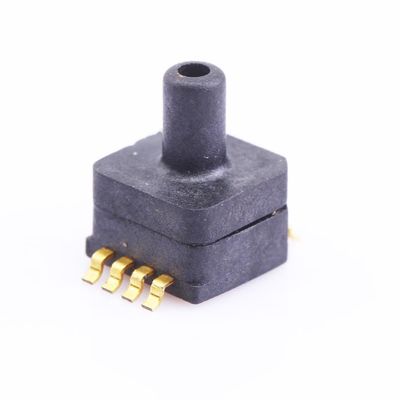

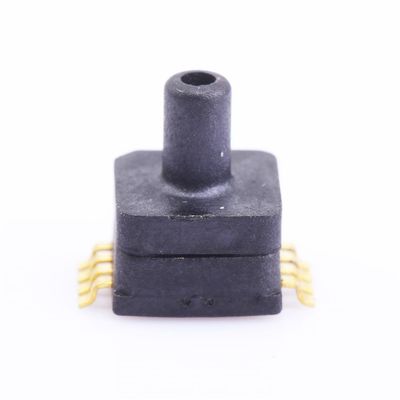

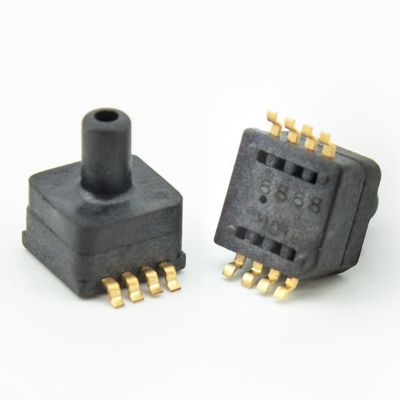

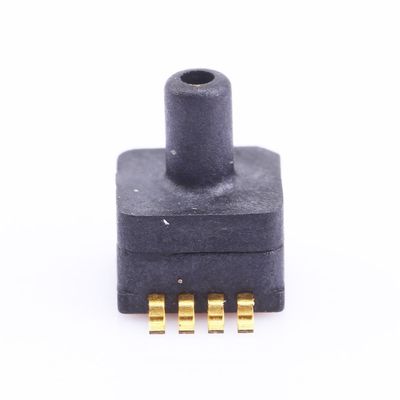

| ชื่อผลิตภัณฑ์: | เซ็นเซอร์วัดความดัน | ช่วงแรงดัน: | 0 ~ 100 / 700kPa |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 5V หรือ 3.3V | สัญญาณเอาท์พุต: | 0.5-4.5V (หรือ 0.2-2.7 หรือกำหนดเอง) |
| ความถูกต้อง: | 1% | ชนิดแรงดัน: | แน่นอน |
| สื่อวัด: | อากาศก๊าซหรือของเหลว | ชดเชยอุณหภูมิ: | 0-60'C |
| Temp Storage: | -40 ~ 150'C | แรงดันเกินพิกัด: | 2X |
| แสงสูง: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
ลักษณะเฉพาะ
ใบสมัคร
สำหรับเขตข้อมูลอิเล็กทรอนิกส์ยานยนต์เช่นมาตรวัดแรงดันลมยาง, ปั๊มรถยนต์ ฯลฯ
สำหรับบารอมิเตอร์, เครื่องวัดระยะสูง, การวัดความดันสุญญากาศ ฯลฯ
สำหรับเครื่องวัดความดันหรือเครื่องควบคุมความดันเป็นต้น
พารามิเตอร์ประสิทธิภาพ
นอกจากจะระบุไว้เป็นอย่างอื่นการวัดจะถูกวัดด้วยแรงดันไฟฟ้า 5 Vdc ที่อุณหภูมิ 25 ± 1 ℃และความชื้นตั้งแต่ 25% ถึง 85%
| สิ่งของ | ข้อมูล | หน่วย |
| พาวเวอร์ซัพพลาย | 5 หรือ 3.3 | V |
| ช่วงความดัน | 0 ~ 100/350/700 | ปาสคาล |
| สัญญาณเอาท์พุต | 0.5-4.5 (หรือตามกำหนดเอง) | V |
| ความถูกต้อง | ± 1.0 | % Span |
|
Zero Temp. ค่าสัมประสิทธิ์ |
± 0.03 | % FS / ℃ |
|
ช่วงอุณหภูมิที่มีประสิทธิภาพ |
± 0.03 | % FS / ℃ |
| เสถียรภาพระยะยาว (1 ปี) | ± 0.5 | % Span |
| แรงดันเกิน | 2X (≥500kPa) | Reted |
| ค่าตอบแทนชั่วคราว | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| อุณหภูมิแวดล้อม | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| Temp Storage | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |

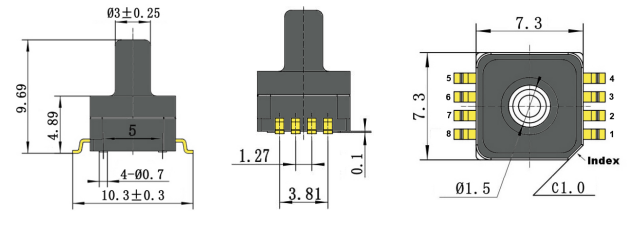

การเชื่อมต่อมิติ & อิเลคทริค (หน่วย: มม. / นิ้ว)
นิยาม PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
เอาท์พุต |
เพาเวอร์ + |
GND |
N / C |
บันทึก:
1, N / C Pins ต้องถูกปล่อยให้ลอย
2, การบัดกรีพินนำ: 250'C นานสูงสุด 5 วินาที
3 กรุณาเพิ่มตัวเก็บประจุ 0.1 ยูเอฟระหว่าง VDD และ GND

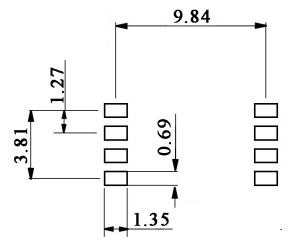

รอยเท้าที่แนะนำ
รูปแบบการปล่อยด้านบนช่วยให้มั่นใจว่าการเชื่อมต่อการบัดกรีที่เหมาะสมระหว่างบอร์ด PC และ PIN ของเซ็นเซอร์เมื่อดำเนินการโดยการ reflow หรือการบัดกรีด้วยตนเอง
หมายเหตุ
1. ใช้การป้องกัน ESD ระหว่างการบัดกรีและการประกอบ
2. แรงดันเกินพิกัด (6.5Vdc) หรือกระแส (5mA) อาจเผาไหม้ ASIC
3. สื่อจะต้องเข้ากันได้กับชิ้นส่วนที่มีแรงดัน
4. กรุณาติดต่อเราสำหรับคำขอพิเศษเกี่ยวกับพารามิเตอร์และแอปพลิเคชัน
