| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |

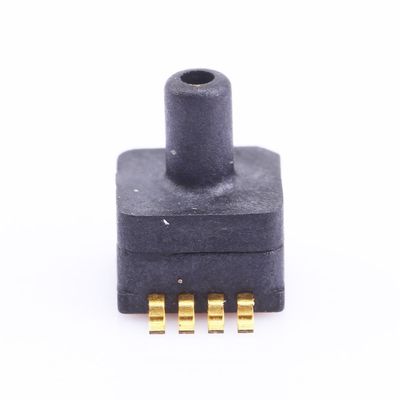

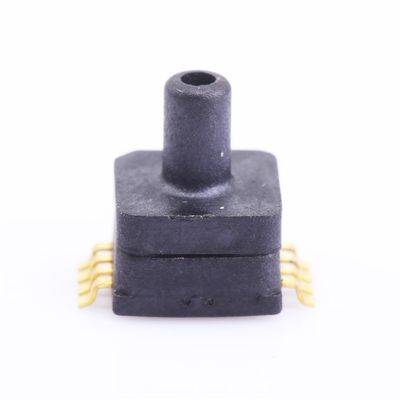

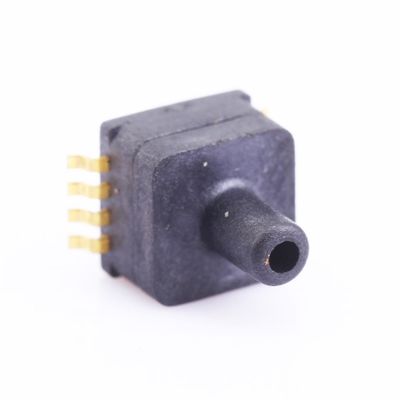

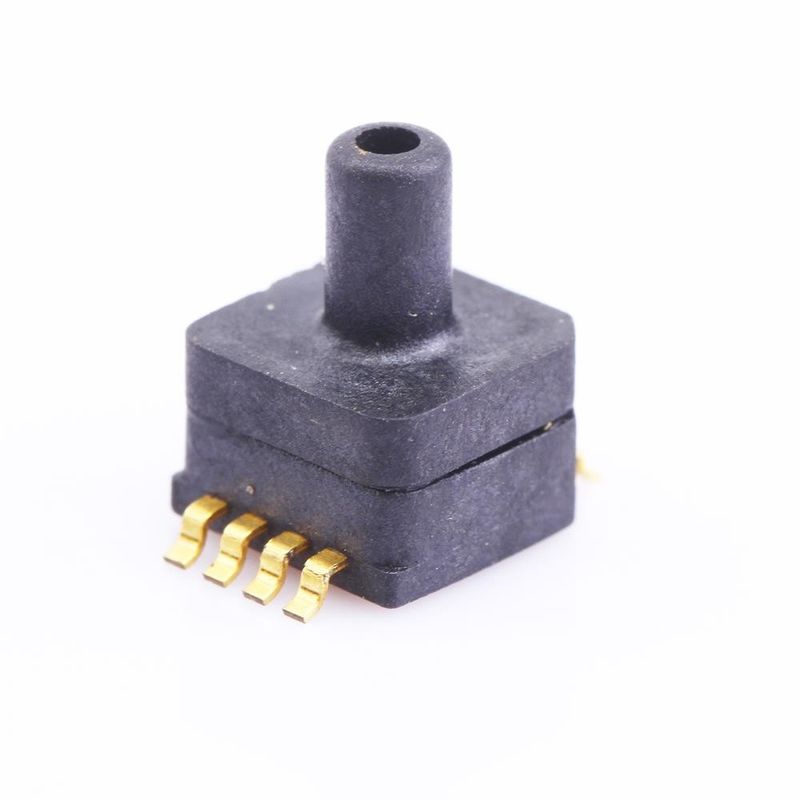

| ชื่อผลิตภัณฑ์: | เซ็นเซอร์วัดความดัน | ช่วงแรงดัน: | -100kPa ~ 0kPa ... 1000kPa |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 5VDC | สัญญาณเอาท์พุต: | 0.5-4.5V |
| ความถูกต้อง: | 1% Span | ชนิดแรงดัน: | ประเภทเกจ |
| สื่อวัด: | อากาศและก๊าซที่ไม่กัดกร่อนหรือของเหลวในอากาศ | ชดเชยอุณหภูมิ: | 0-60'C |
| อุณหภูมิในการทำงาน: | -40 ~ 125'C | อุณหภูมิแวดล้อม: | -10 ~ 85'C |
| เน้น: | ซิลิโคนกันน้ำแปลงสัญญาณแรงดัน,1000kPa เซ็นเซอร์ระดับแรงดันน้ำ,4.5V เซ็นเซอร์แรงดันน้ำดิจิตอล |
||
ลักษณะเฉพาะ
ใบสมัคร
สำหรับปั๊มลม, เครื่องอัดอากาศ, มาตรวัดความดันและเมตรเป็นต้น
สำหรับสาขาอื่น ๆ เช่นอุปกรณ์การแพทย์ยานยนต์ระดับของเหลวอุปกรณ์ดำน้ำ ฯลฯ
พารามิเตอร์ประสิทธิภาพ
นอกจากจะระบุไว้เป็นอย่างอื่นการวัดจะถูกวัดด้วยแรงดันไฟฟ้า 5 Vdc ที่อุณหภูมิ 25 ± 1 ℃และความชื้นตั้งแต่ 25% ถึง 85%
| สิ่งของ | ข้อมูล | หน่วย |
| พาวเวอร์ซัพพลาย | 5 | Vdc |
| สัญญาณเอาท์พุต | 0.5-4.5 (หรือตามกำหนดเอง) | Vdc |
| ความถูกต้อง | ± 1.0 | % Span |
|
Zero Temp. ค่าสัมประสิทธิ์ |
± 0.03 | % FS / ℃ |
|
ช่วงอุณหภูมิที่มีประสิทธิภาพ |
± 0.03 | % FS / ℃ |
| เสถียรภาพระยะยาว (1 ปี) | ± 1 | % Span |
| แรงดันเกิน | 2X (≤500kPa) | จัดอันดับ |
| 1.5x (≥500kPa) | ||
| ค่าตอบแทนชั่วคราว |
0 ~ 60/32 ~ 140 |
℃ / ℉ |
| อุณหภูมิแวดล้อม |
-10 ~ 85/14 ~ 185 |
℃ / ℉ |
| Temp Storage |
-40 ~ 125 / -40 ~ 257 |
℃ / ℉ |
การเชื่อมต่อมิติและไฟฟ้า (หน่วย: มม. / นิ้ว)

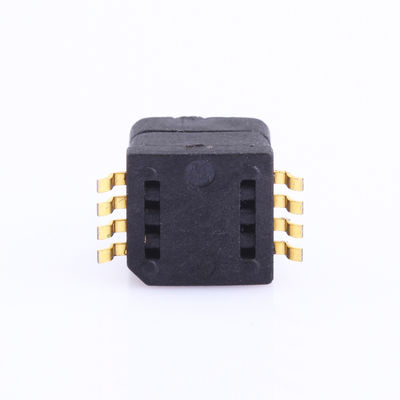

นิยาม PIN
|
1 |
3 |
5 |
7 |
2/4/6/8 |
|
SDA |
VDD |
GND |
SCL |
อร์ทแคโรไลนา |
บันทึก:
1, N / C Pins ต้องถูกปล่อยให้ลอย
2, การบัดกรีพินนำ: 250'C นานสูงสุด 5 วินาที
3, 0.1 ยูเอฟตัวเก็บประจุจะต้องเชื่อมต่อระหว่าง VDD และ GND
หมายเหตุ
1. ใช้การป้องกัน ESD ระหว่างการบัดกรีและการประกอบ
2. แรงดันเกินพิกัด (6.5Vdc) หรือกระแส (5mA) อาจเผาไหม้ ASIC
3. สื่อจะต้องเข้ากันได้กับชิ้นส่วนที่มีแรงดัน
4. กรุณาติดต่อเราสำหรับคำขอพิเศษเกี่ยวกับพารามิเตอร์และแอปพลิเคชัน
