| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| หัวข้อ: | เครื่องแปลงสัญญาณแรงดัน / เซ็นเซอร์สำหรับเครื่องจักรอุตสาหกรรมสิ่งทอ | OEM: | ยอมรับได้ |
|---|---|---|---|
| ช่วงแรงดัน: | 0-35 ~ 2000bar (0-500 ~ 30000psi) | สัญญาณเอาท์พุต: | 2.0mv / v; 3.33MV / V / 4 ~ 20mA, 0 ~ 20mA 0 ~ 10V, 0 ~ 5V, 1 ~ 5V |
| แหล่งจ่ายไฟ: | 10V DC (6 ~ 12V DC) / 24V DC (9 ~ 36V DC) | การเชื่อมต่อทางกล: | 1/2 "-20UNF, M10x1.5, M12x1.5, M14x1.5, M18x1.5, M22x1.5 ฯลฯ |
| ความถูกต้อง: | ± 1.0% FS (ค่าเริ่มต้น) | การเชื่อมต่อไฟฟ้า: | 5PIN / 6PIN |
| กิโลวัตต์: | เครื่องแปลงสัญญาณแรงดันละลาย | ท่าเรือ: | ซีอาน |
| เน้น: | เครื่องวัดความดันอิเล็กทรอนิกส์ 2000bar 6PIN,เซ็นเซอร์ตัวส่งสัญญาณความดัน 5PIN 2000bar,เซ็นเซอร์ความดันอิเล็กทรอนิกส์ 20mA |
||

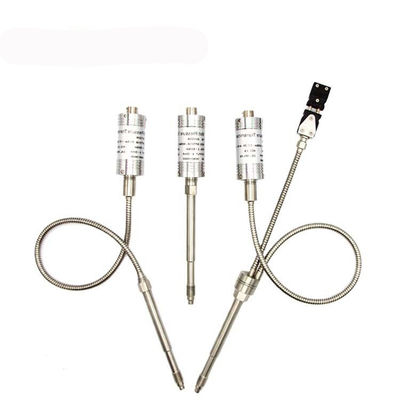

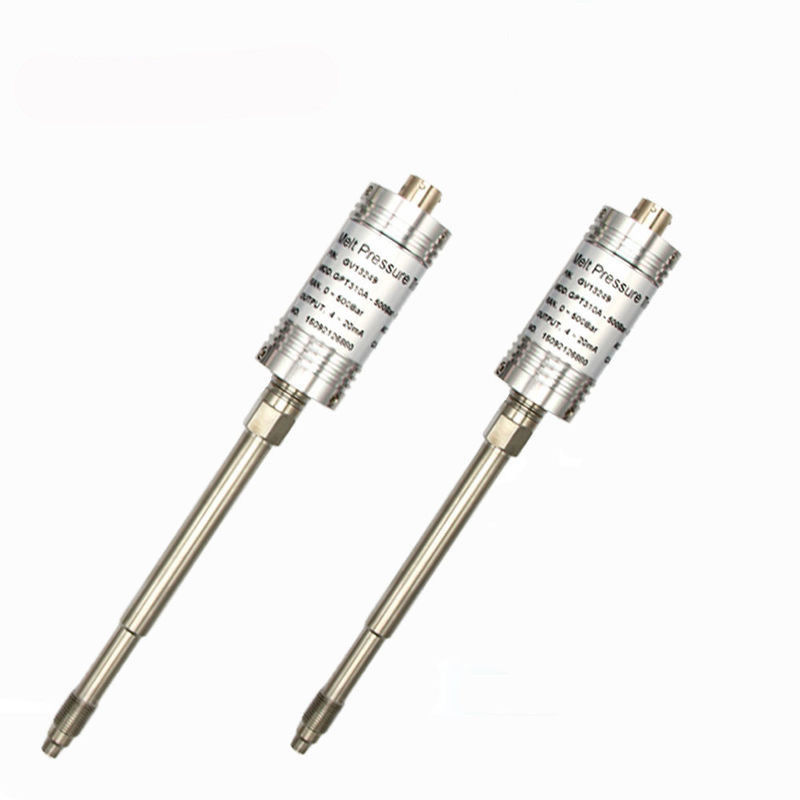

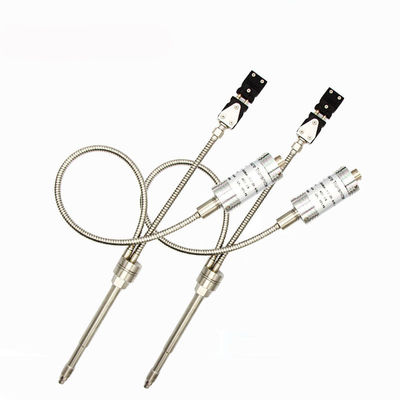

20mA 5PIN / 6PIN 2000bar Melt Pressure Transducer
คำอธิบาย
เครื่องส่งแรงดันเหมาะอย่างยิ่งสำหรับการวัดความดันหลอมในกระบวนการอัดขึ้นรูปที่อุณหภูมิสูงถึง 400 ℃การใช้งานหลัก ได้แก่ การอัดขึ้นรูปพลาสติกและยางระบบการปั่นด้ายและอุปกรณ์สำหรับเส้นใยที่มนุษย์สร้างขึ้นอุตสาหกรรมปิโตรเคมีและอื่น ๆมีการกำหนดค่าเทอร์โมคัปเปิลหรือ RTD เสริมตัวเลือกการเชื่อมต่อไฟฟ้า 5PIN และ 6PIN
ลักษณะเฉพาะ
»ดีกว่าความแม่นยำ± 1.0%
»ไดอะแฟรมมาตรฐาน Inconel
»ตัวเลือกการเคลือบ TiN หรือ TiAIN
»การปรับเทียบ shunt ภายใน 80%
» 0-35 ถึง 0-2000 บาร์ / 0-500 ถึง 0-30000 psi
» 4 ~ 20mA, 0 ~ 20mA, 0 ~ 10V, เอาต์พุต 0 ~ 5V
»อุณหภูมิไดอะแฟรมสูงสุดถึง 400 ℃
» 1 / 2-20 UNF, M18x1.5, M22x1.5 เธรดมาตรฐาน
»ประเภทอื่น ๆ ตามคำขอ
ข้อมูลจำเพาะ
|
สิ่งของ |
ข้อมูลจำเพาะ |
|
|
ช่วงความดัน |
0 ~ 35 ถึง 2000bar (0 ~ 500 ถึง 0 ~ 30000psi) |
|
|
ความถูกต้อง |
± 0.1% FS |
|
|
การทำซ้ำ |
± 0.8% FS |
|
|
พาวเวอร์ซัพพลาย |
เครื่องส่ง |
ทรานสดิวเซอร์ |
|
แนะนำ 24Vdc 9-36Vdc |
แนะนำ 10 Vdc สูงสุด 12 Vdc |
|
|
สัญญาณเอาต์พุต |
เครื่องส่ง |
ทรานสดิวเซอร์ |
|
4 ~ 20mA, 0 ~ 20mA, 0 ~ 10V, 0 ~ 5V, 1 ~ 5V |
2.0mv / v สำหรับ 5PIN, 3.33mv / v สำหรับ 6PIN |
|
|
อุณหภูมิไดอะแฟรมสูงสุด |
662 ° F (350 ℃) สำหรับก้านแข็ง |
|
|
752 ° F (400 ℃) เพื่อความยืดหยุ่น |
||
|
การเปลี่ยนเป็นศูนย์เนื่องจากอุณหภูมิเปลี่ยนแปลง |
40 psi / 100 ℃ 0.3MPa / 100 ℃ |
|
|
กระบวนการเชื่อมต่อ |
ด้าย UNF 1 / 2-20 (ซีลรูปกรวย 45 °) M14x1.5, M18x1.5, M22x1.5 ฯลฯ |
|
|
สูงสุดคะแนนความดันเกิน |
1.5 x FSO |
|
|
หน่วยแรงดัน |
PSI, Bar, Mpa หรือ Kg / cm2 |
|
|
การสอบเทียบ Shunt ภายใน |
80% FSO |
|
|
หลักการวัด |
เครื่องวัดความเครียดแบบฟอยล์ 4 แขน สะพานวีทสโตน |
|
|
การเชื่อมต่อไฟฟ้า |
5PIN หรือ 6PIN |
|
|
เซ็นเซอร์อุณหภูมิ (อุปกรณ์เสริม) |
ประเภท E, J, K, S หรือ Pt100 |
|
ขนาด
การเชื่อมต่อไฟฟ้า
