| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | OEM |
| ได้รับการรับรอง: | CE;ISO |
| จำนวนสั่งซื้อขั้นต่ำ: | ตกลงกันได้ |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | Stardard ส่งออกบรรจุโดยกล่อง |
| เวลาการส่งมอบ: | 5-10days |
| เงื่อนไขการชำระเงิน: | L / C, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชิ้นต่อเดือน |
| ช่วงแรงดัน: | 0 ~ 20 kPa ... 35MPa | แรงดันเกิน: | 1.5 เท่าของ FS |
|---|---|---|---|
| ความมั่นคงในระยะยาว: | 0.1% FS / ปี | เส้นผ่าศูนย์กลาง: | เซ็นเซอร์ความดันมาตรฐาน 19 มม |
| วัสดุ: | สแตนเลส 316L | อินพุตความต้านทาน: | 3kΩ ~ 8kΩ |
| ชื่อผลิตภัณฑ์: | ราคาของเซ็นเซอร์ piezoresistive transducer ความดันซิลิกอน | ชนิดแรงดัน: | เกจวัดสัมบูรณ์ซีลเกจ |
| สื่อ: | ก๊าซทั่วไปของเหลว | การชดเชยอุณหภูมิที่กว้างขึ้น: | -10 ° C ~ 80 ° c |
| ขายหน่วย: | รายการเดียว | ขนาดแพ็คเกจเดียว: | 10X10X10 ซม |
| น้ำหนักรวมเดี่ยว: | 0.500 กิโลกรัม | ||
| เน้น: | ตัวแปลงสัญญาณเซ็นเซอร์ความดัน 316L 19 มม.,ตัวแปลงสัญญาณเซ็นเซอร์ความดัน 35MPa,เซ็นเซอร์ความดันอิเล็กทรอนิกส์ 316L 19 มม |
||

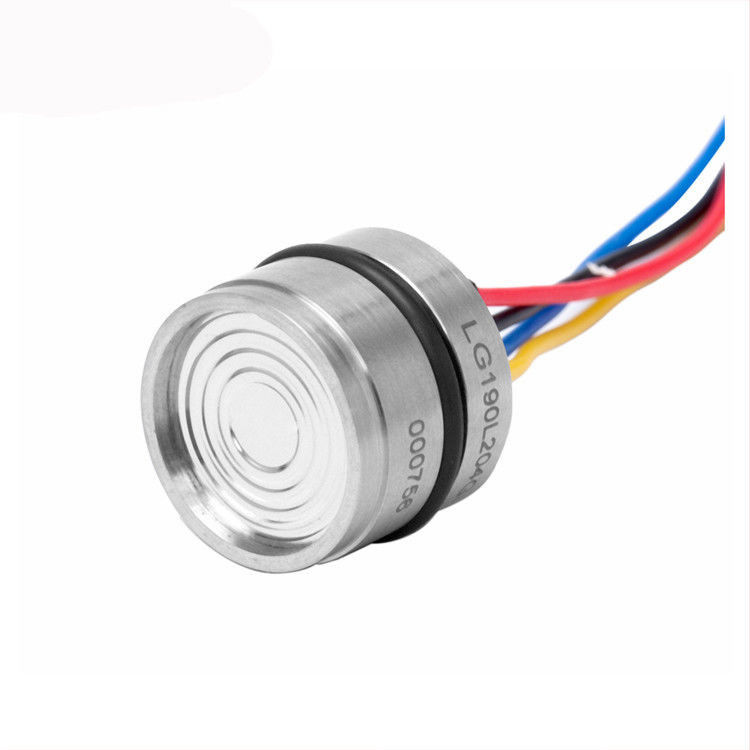

ตัวแปลงสัญญาณเซ็นเซอร์ความดันซิลิคอนแบบ Piezoresistive 316L 19 มม
เซ็นเซอร์ที่มีความเสถียรสูงคือเซ็นเซอร์ความดันแบบวงกลมที่มีโครงสร้างแยกและการชดเชยที่แม่นยำใช้แม่พิมพ์ซิลิกอนที่มีความเสถียรสูงตัวเรือนที่มีเส้นผ่านศูนย์กลางภายนอกØ19mm 316L ตัวเรือนสแตนเลสการชดเชยอุณหภูมิที่กว้างขึ้นและการแก้ไขเป็นศูนย์ได้รับการปรับเทียบด้วยเทคนิคการตัดแต่งด้วยเลเซอร์ความดันที่วัดได้จะส่งไปยังแม่พิมพ์ซิลิกอนผ่านไดอะแฟรม 316L และสื่อด้านในเพื่อเปลี่ยนความดันเป็นสัญญาณไฟฟ้า
คุณสมบัติหลัก
>> ข้อมูลจำเพาะ
| ข้อกำหนดไฟฟ้า | |
| แหล่งจ่ายไฟ | ≤2.0mADC |
| การเชื่อมต่อไฟฟ้า | ขา Kovar หรือสายยางยืดหยุ่นซิลิกอน 100 มม |
| เอาต์พุตแรงดันไฟฟ้าโหมดทั่วไป | 50% ของอินพุต (tye.) |
| ความต้านทานของอินพุต | 3kΩ ~ 8kΩ |
| ความต้านทานขาออก | 3.5kΩ ~ 6kΩ |
| การตอบสนอง (10% ~ 90%) | <1 มิลลิวินาที |
| ตัวต้านทานฉนวน | 100MΩ, 100VDC |
| แรงดันเกิน | FS 1.5 เท่า |
| การก่อสร้าง | |
| กะบังลม | สแตนเลส 316L |
| ที่อยู่อาศัย | สแตนเลส 316L |
| พิน | โควาร์ |
| โอริง | ไวตัน |
| น้ำหนักสุทธิ | ~ 16 ก |
| สภาพแวดล้อม | |
| ตำแหน่ง | เบี่ยงเบน 90 °จากทิศทางใด ๆ การเปลี่ยนแปลงเป็นศูนย์≤0.05% FS |
| ช็อก | ไม่มีการเปลี่ยนแปลงที่ 10gRMS, (20 ~ 2000) Hz |
| ผลกระทบ | 100 ก. 11 ม |
| ความเข้ากันได้ของสื่อ | ก๊าซหรือของเหลวที่เข้ากันได้กับวัสดุก่อสร้างและ Viton |
| เงื่อนไขพื้นฐาน | |
| อุณหภูมิของสื่อ | (35 ± 1) ° C |
| อุณหภูมิสิ่งแวดล้อม | (35 ± 1) ° C |
| ช็อก | 0.1g (1m / S / S) สูงสุด |
| ความชื้น | (50% ± 10%) RH |
| ความกดอากาศในพื้นที่ | (86 ~ 106) กิโลปาสคาล |
| แหล่งจ่ายไฟ | (1.5 ± 0.0015) mAD |
>> ใบสมัคร
